Un buen esquema de tuberías evita fugas, ruidos, desajustes de caudal y consumos innecesarios en la piscina del jardín. Yo lo trato como la base de toda la instalación: desde dónde aspira el agua hasta cómo vuelve al vaso, pasando por bomba, filtro, válvulas y accesorios opcionales. Aquí explico qué debe incluir, cómo leerlo, qué diámetros se usan con más frecuencia en España y qué errores conviene evitar antes de tapar la zanja.
Lo esencial para una instalación que filtre bien y no dé guerra
- El circuito básico va de skimmers y sumidero a bomba, filtro y boquillas de impulsión.
- Como referencia útil, un skimmer por cada 25 m² de lámina de agua suele funcionar bien en piscinas familiares.
- La tubería de PVC-U de 50 mm y 63 mm es la más habitual en muchas instalaciones privadas.
- El equipo de filtración conviene colocarlo a más de 3,5 m del vaso y con protección diferencial específica.
- Un esquema bien resuelto reduce pérdidas de carga y facilita el mantenimiento durante años.
Qué debe mostrar un buen esquema hidráulico
Cuando dibujo una instalación de piscina, no empiezo por la bomba ni por el filtro. Empiezo por el agua: por dónde entra, dónde se recoge la suciedad y por qué camino vuelve limpia al vaso. Si ese recorrido no está claro en el plano, luego aparecen los problemas clásicos: zonas muertas, caudal pobre, limpieza superficial irregular y reparaciones incómodas.
El esquema útil no es el más “bonito”, sino el que deja claro qué pieza hace qué y dónde debe ir cada una. En una piscina de jardín bien resuelta, yo siempre quiero ver separados los elementos de aspiración, los de impulsión y los de regulación. Eso permite balancear el caudal, aislar una línea si hay avería y entender la instalación sin abrir una arqueta a ciegas.
| Elemento | Función en la instalación | Lo que yo compruebo |
|---|---|---|
| Skimmers | Recogen la suciedad flotante y la hoja antes de que se hunda | Que haya cantidad suficiente y estén bien orientados respecto a la superficie |
| Sumidero principal | Ayuda a aspirar el fondo y estabiliza la circulación | Que esté en la parte más profunda y pueda aislarse si hace falta |
| Toma de limpiafondos | Permite aspiración manual o conexión de un sistema automático | Que no robe caudal al resto del circuito cuando no se usa |
| Bomba | Mueve el agua por toda la red hidráulica | Que esté dimensionada para el caudal real y la pérdida de carga |
| Filtro | Retiene partículas y devuelve agua limpia al vaso | Que el caudal nominal sea coherente con el volumen de la piscina |
| Boquillas de impulsión | Reintroducen el agua limpia y crean barrido en el vaso | Que empujen la suciedad hacia los skimmers, no hacia rincones muertos |
| Válvulas y uniones | Permiten cortar, regular y desmontar tramos | Que cada línea importante se pueda aislar y mantener sin romper obra |
| Tratamiento extra | Cloración salina, UV, calefacción o automatización | Que vaya previsto con bypass y accesibilidad para mantenimiento |
Una regla práctica que uso mucho es esta: si una pieza no aparece en el plano, luego nadie la encuentra cuando surge una avería. Por eso conviene representar también llaves, derivaciones y accesos de registro. Con eso claro, ya se puede leer el circuito sin confundir aspiración e impulsión.

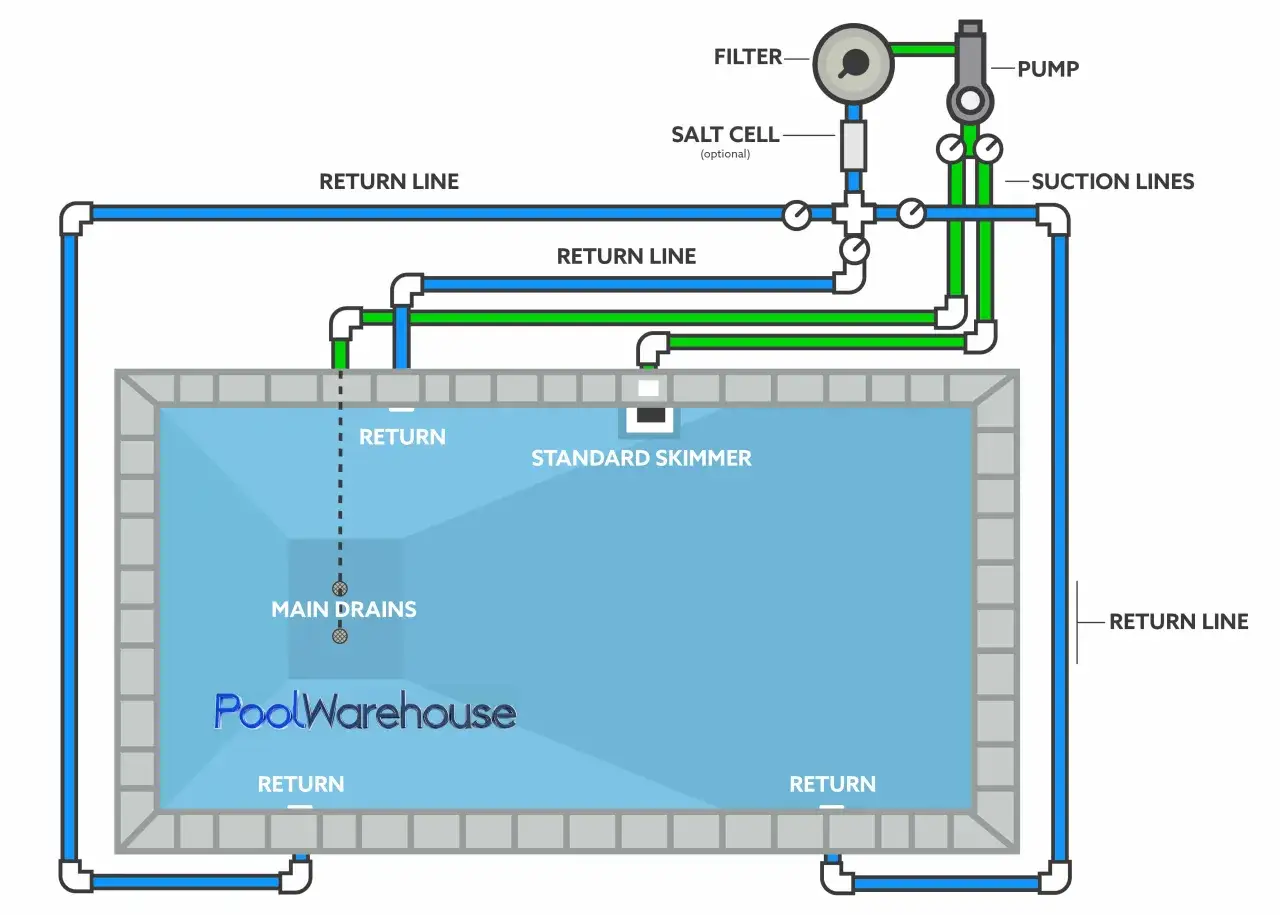

Cómo leer el circuito de aspiración e impulsión
Yo distingo dos zonas muy claras. La primera es la aspiración, antes de la bomba, donde el agua entra desde skimmers, sumidero o toma de limpiafondos. La segunda es la impulsión, después del filtro, donde el agua limpia vuelve al vaso por las boquillas. Parece una obviedad, pero muchos planos quedan mal porque mezclan ambas zonas y luego no se entiende qué válvula controla cada línea.

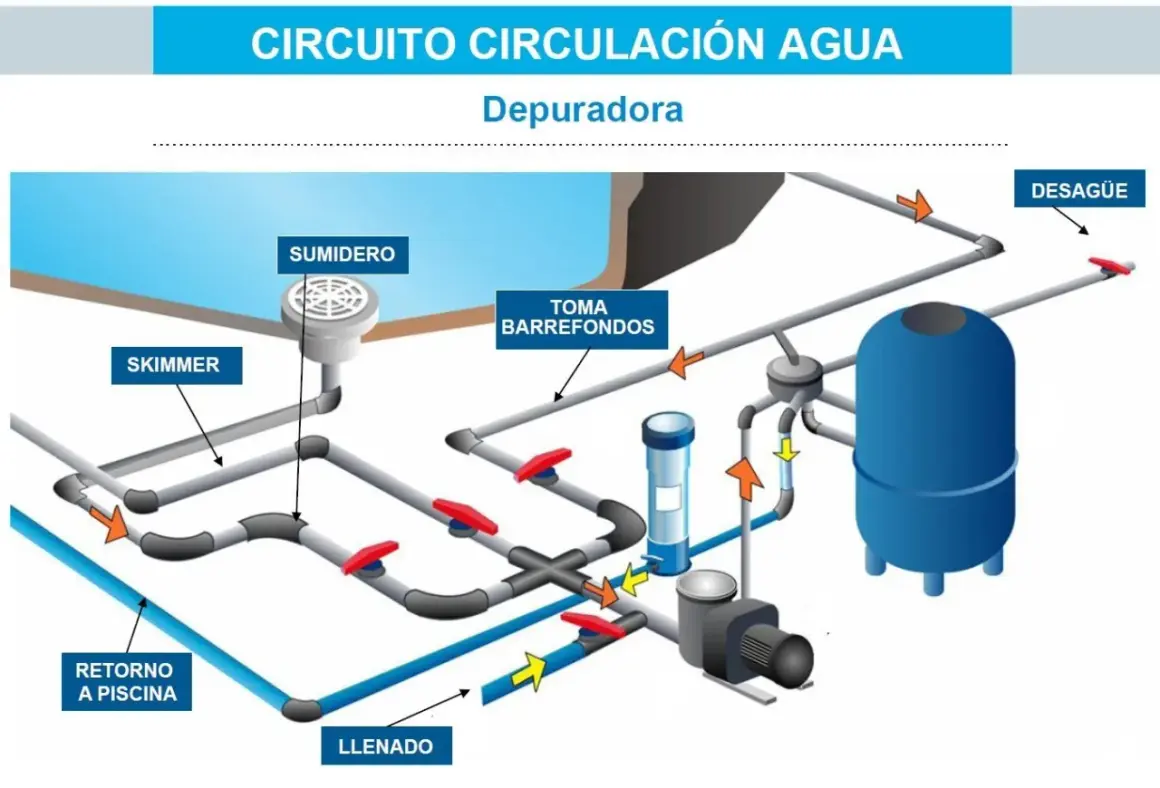

El recorrido básico que yo sigo es este:
- El agua entra por los skimmers y, si existe, por el sumidero principal o la toma de fondo.
- La bomba la aspira y la lleva al filtro.
- Si hay tratamiento adicional, el agua pasa por el clorador salino, el UV o el intercambiador de calor.
- El agua limpia vuelve al vaso por las boquillas de impulsión.
- El flujo de retorno ayuda a empujar la suciedad superficial hacia los skimmers.
En una piscina doméstica, yo suelo separar al menos la aspiración de superficie y la de fondo con llaves independientes. Eso me permite equilibrar el caudal y evitar que la bomba trabaje forzada. También me interesa que las boquillas de retorno estén en la pared opuesta a los skimmers o bien distribuidas para crear un barrido uniforme; si no, se forman bolsas de agua casi estancada que luego se traducen en más producto químico y más limpieza manual. Cuando esa lógica está resuelta, toca dimensionar bien la instalación para que no consuma más de la cuenta.
Medidas, diámetros y materiales que de verdad importan
En instalaciones privadas de España, la combinación que más veo es tubería de PVC-U para presión en 50 mm y 63 mm. AstralPool trabaja con esas medidas en su gama de tubería PVC-U PN10, y encajan muy bien con la mayoría de piezas de piscina residencial. Yo no sobredimensiono por sistema, pero tampoco me quedo corto: una línea pequeña puede salir más barata, aunque después penaliza el caudal y aumenta la pérdida de carga.
La idea no es llenar la instalación de tubo grande sin criterio. La idea es elegir el diámetro según recorrido, distancia al cuarto técnico y caudal previsto. Si la caseta está cerca del vaso y el trazado es limpio, 50 mm suele ser suficiente en muchas obras. Si hay distancia, varios cambios de dirección o equipos auxiliares, 63 mm da más margen y permite que la bomba trabaje más relajada.
| Medida o elección | Cuándo me encaja | Qué gana la instalación |
|---|---|---|
| PVC-U PN10 de 50 mm | Recorridos cortos, piscinas compactas, trazados sencillos | Menor coste y montaje más simple |
| PVC-U PN10 de 63 mm | Recorridos largos, más equipos, caudal alto o cuarto técnico alejado | Menos pérdida de carga y mejor margen hidráulico |
| Retornos con conexión estándar de 2" y 50 mm | Boquillas y piezas habituales de piscina residencial | Compatibilidad y facilidad de repuesto |
| Curvas amplias y pocos codos | Siempre que el trazado lo permita | Menos ruido, menos esfuerzo de la bomba y menor consumo |
También me fijo en el caudal global. Las fichas técnicas de filtración actuales suelen insistir en que el sistema debe permitir recircular todo el volumen de la piscina en no más de 8 horas. Esa cifra no es un dogma, pero sí una referencia muy útil para no montar una depuradora pequeña en una piscina que luego se queda corta cada verano. Cuando el caudal está bien elegido, el siguiente paso es traducirlo a un plano que se pueda construir sin improvisaciones.
Cómo lo planteo paso a paso en una piscina de jardín
Cuando el proyecto es una piscina privada para jardín, yo sigo un orden muy simple. Primero calculo el volumen de agua y el objetivo de recirculación. Después sitúo los puntos de aspiración y retorno. Solo al final decido el camino exacto de la tubería, porque un plano que nace del recorrido real del agua suele dar menos problemas que uno dibujado solo para “ahorrar tubo”.- Calculo el volumen. Si la piscina ronda los 48 m³ y quiero renovar el agua en 8 horas, el caudal neto mínimo se mueve alrededor de 6 m³/h, y luego añado margen por pérdidas y accesorios.
- Distribuyo los skimmers. Como referencia práctica, tomo un skimmer por cada 25 m² de lámina de agua. En una piscina familiar de tamaño medio, eso evita que la superficie quede mal recogida.
- Sitúo el cuarto técnico. En un manual de Gre, el kit de filtración se coloca a una distancia mínima de 3,5 m del vaso y con protección diferencial específica para piscina. Yo tomo ese dato como una señal de prudencia, no como un detalle secundario.
- Separo aspiración e impulsión. Cada línea importante debe tener su llave. Si mañana hay que reparar una fuga o limpiar una derivación, no quiero vaciar media instalación para llegar a ella.
- Dejo previsto el bypass. Si van a entrar calefacción, cloración salina o UV, el bypass me permite ajustar caudal y mantener el equipo en condiciones correctas.
- Dejo un plano útil para mantenimiento. Yo siempre quiero saber dónde está cada unión, cada registro y cada punto de purga antes de cerrar obra.
En una piscina de jardín con uso familiar, este orden evita muchas decisiones improvisadas. Si el vaso es pequeño y la caseta queda cerca, el esquema puede ser muy limpio. Si hay más distancia, cambios de nivel o equipos extra, el plano tiene que preverlo desde el principio. Y ahí es donde aparecen los fallos que más caro salen.
Los fallos que más encarecen la obra y luego dan problemas
La mayoría de los errores no vienen de la piscina en sí, sino de una mala lectura del recorrido del agua. Lo he visto muchas veces: la obra parece cerrada, la instalación “funciona”, pero al cabo de unas semanas aparecen ruidos, aspiración irregular o pérdidas en puntos que nadie dejó accesibles.
| Error habitual | Consecuencia real | Cómo lo evito yo |
|---|---|---|
| Mezclar líneas de aspiración sin llaves | No se puede equilibrar el caudal ni aislar una avería | Instalo válvulas independientes en cada línea principal |
| Acumular codos y estrechamientos | Sube la pérdida de carga y la bomba trabaja más | Trazo recorridos más rectos y uso curvas amplias cuando puedo |
| No hacer prueba de estanqueidad antes de tapar | Una microfuga se convierte en obra de demolición más adelante | Presurizo y verifico cada circuito antes de rellenar la zanja |
| Colocar el equipo demasiado cerca del vaso | Complica la seguridad, el mantenimiento y el cumplimiento de recomendaciones de montaje | Respeto distancias y dejo espacio real para trabajar |
| Olvidar el bypass en equipos auxiliares | La cloración, el calentamiento o el tratamiento extra quedan mal regulados | Dejo derivación y uniones desmontables desde el diseño |
| No pensar en vaciado o purga | Queda agua retenida en partes sensibles durante el invierno | Preveo desagües, puntos bajos y acceso a purgas |
Mi regla es sencilla: si una parte de la instalación no se puede revisar sin romper nada, el plano no está bien cerrado. Esa pequeña disciplina ahorra tiempo, dinero y bastantes disgustos. Para ver cómo se traduce todo eso en una obra real, conviene bajar a un caso doméstico concreto.
Un ejemplo realista para una piscina doméstica
Imaginemos una piscina de 8 x 4 m en un jardín, con un volumen que puede moverse alrededor de 45 a 50 m³ según la profundidad media. En un caso así, yo empezaría por dos skimmers como mínimo, un sumidero principal en la parte más profunda y varias boquillas de impulsión en la pared opuesta o bien repartidas para que el agua viaje hacia la zona de recogida. No me obsesiono con que el dibujo quede recargado; prefiero que el barrido superficial funcione de verdad.
Si el cuarto técnico queda cerca, una red en 50 mm puede ser suficiente en muchos tramos. Si la distancia crece, paso los tramos principales a 63 mm para no castigar la bomba. La toma de limpiafondos la dejo aislada con su propia válvula, porque es el típico punto que luego se quiere usar solo de vez en cuando y no merece quitarle caudal al resto de la instalación.
- Aspiración: skimmers y sumidero con regulación independiente.
- Filtración: bomba y filtro accesibles, con manómetro y espacio para mantenimiento.
- Impulsión: boquillas orientadas para empujar la suciedad hacia la recogida superficial.
- Tratamiento extra: clorador salino, UV o calefacción siempre con bypass y uniones desmontables.
- Seguridad y obra: cuarto técnico ventilado, accesible y con cableado protegido por la instalación adecuada.
Ese ejemplo deja una idea muy clara: el mejor esquema no es el más complejo, sino el que hace circular el agua con pocas pérdidas, deja acceso a las piezas críticas y no obliga a rehacer nada cuando llegue el primer mantenimiento serio.
La comprobación final que yo no salto antes de tapar la zanja
Antes de cerrar la obra, yo repaso cinco cosas sin negociar ninguna. Primero, que cada línea esté identificada y pueda aislarse. Segundo, que las uniones queden accesibles donde de verdad haya probabilidad de intervención. Tercero, que las pruebas de presión se hagan con cada tramo limpio y bien cerrado. Cuarto, que la instalación eléctrica del equipo respete la protección y la separación exigidas. Y quinto, que quede un registro fotográfico o un plano final útil para futuras reparaciones.
Si tengo que resumir el criterio práctico, es este: un buen esquema de tuberías no se nota cuando la piscina está llena, sino cuando la bomba trabaja suave, el agua se renueva de forma uniforme y cualquier intervención futura se resuelve sin romper media obra. Yo siempre prefiero dedicar una hora más al plano que una semana a corregir una zanja ya enterrada.
